18650电池 是 世界上使用最广泛的圆柱形锂离子电池格式之一。其紧凑的尺寸、相对较高的能量密度、良好的循环寿命和灵活的配置使其适用于数千种电子和工业应用。

虽然“18650”这个名字看起来像是电池型号，但它实际上主要指的是 圆柱形电池的物理尺寸。不同的 18650 电池可能具有显着不同的容量、放电电流、化学成分和性能特征。

对于工程师、买家、产品设计师和最终用户来说，在选择 18650 电池或设计 18650 电池组时了解这些差异非常重要。

本指南介绍了18650电池的主要规格，包括 电压、容量、放电电流、尺寸、充电要求、串并联配置、BMS保护和常见应用.

1.什么是18650电池？

18650电池是一种圆柱形充电电池，标称直径约为 18毫米 ，标称长度约为 65毫米.

“18650”名称通常来自：

• 18 — 直径约 18 毫米

• 65 — 长度约 65 毫米

• 0 — 圆柱形电池格式

实际尺寸可能会因制造商、电池结构、端子设计、保护组件和外包装而略有不同。

18650 电池通常是 可充电锂离子电池，但确切的化学和性能特征取决于具体的电池。

区分 18650电芯 和 18650电池组很重要.

单个18650电芯是一个圆柱形电芯。多个电池可以串联和/或并联连接，以创建具有更高电压、更高容量或两者兼而有之的电池组。

2. 18650电池的电压是多少？

电压是选择18650电池时最重要的规格之一。

对于传统锂离子 18650 电池，最常见的规格为：

3.6V 和 3.7V 之间的差异 并不一定意味着一种电池与另一种电池有根本不同。

标称电压是用于描述电池平均工作电压的代表值。充电和放电过程中实际电压不断变化。

例如，典型的锂离子 18650 电池的工作原理大致如下：

充满电 → 4.2V

正常工作范围 → 约 3.6–3.7V

接近放电截止 → 约 2.5–3.0V

确切的操作限制应始终遵循制造商的数据表。

为什么电压很重要？

电池电压必须与电气系统兼容。

使用不正确的电压可能会导致：

• 设备性能差

• 电池保护激活

• 过热

• 充电问题

• 电子元件损坏

• 电池寿命缩短

因此，在更换或设计 18650 电池之前应始终检查电压。

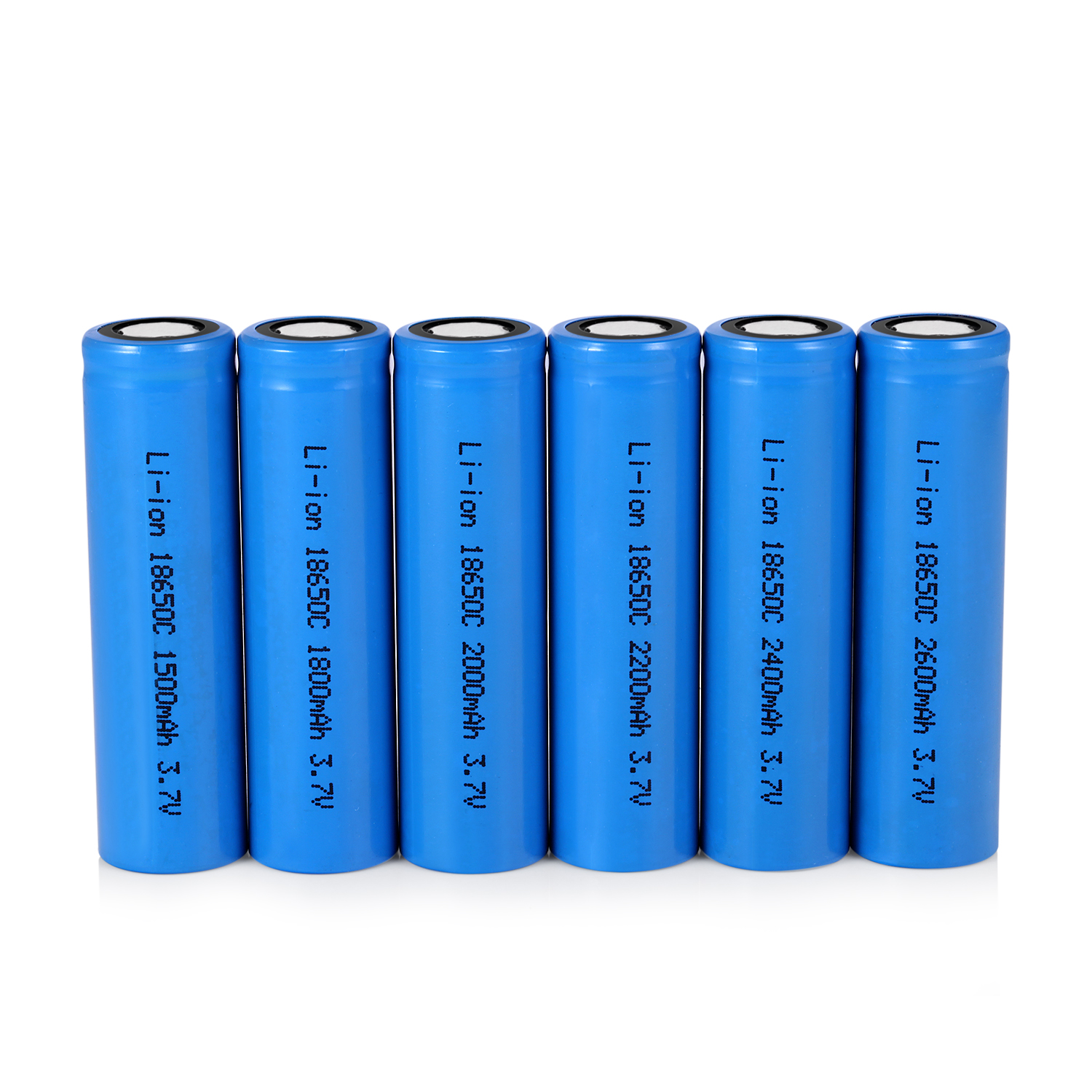

3. 18650电池容量是什么意思？

电池容量通常以表示。 mAh或毫安时

例如：

• 18650 2000mAh

• 18650 2500mAh

• 18650 3000mAh

• 18650 3500mAh

• 18650 3600mAh

容量表示电池在指定测试条件下大约可以提供多少电量。

例如，理论 3000mAh 电池可以提供：

• 3000mA 约1小时

• 1500mA 约2小时

• 750mA 约 4 小时

然而，实际运行时间并不是简单地用容量除以电流来计算的。电池温度、放电率、截止电压、电池寿命和设备效率都会影响实际运行时间。

18650容量越大越好吗？

未必。

高容量电池可以提供更长的运行时间，但它可能不适合需要非常高放电电流的应用。

例如，一节 18650 电池可能具有：

3500mAh容量/放电电流适中

而另一个可能有：

2500mAh容量/高放电电流

第二个电池可能更适合高功率设备。

因此， 容量和放电能力应始终一起评估.

4、18650电池放电电流

放电电流表示电池可以安全地向负载提供多少电流。

这对于以下应用尤其重要：

• 电动工具

• 电器

• 便携式设备

• 机器人技术

• 移动产品

• 工业设备

• 大功率照明

• 储能系统

18650 电池可指定连续放电电流，例如：

• 5A

• 10A

• 15A

• 20A

• 25A

• 30A 或更高，取决于电池设计

然而，在不检查制造商的测试条件的情况下，不应考虑广告中的电流。

连续放电电流与峰值放电电流

这两个规格是不同的。

持续放电电流 是指电池在规定条件下能够连续输出的电流。

峰值或脉冲放电电流 是指仅在有限时间内允许的较高电流。

对于电池组设计来说， 持续放电的要求 一般更为重要。

例如，如果应用需要连续 12A，选择广告为“20A 峰值”的电池并不自动意味着它是合适的。

电池的连续放电规格、工作温度、截止电压和热条件都应考虑在内。

5. 18650电池尺寸

标准 18650 格式大约为：

18毫米×65毫米

然而，实际完成的尺寸可能略有不同。

电池还可能具有：

• PVC包边

• 绝缘环

• 扁平端子

• 按钮式端子

• 保护元件

• 镍片

• 电线

• 连接器

这些附加组件会增加整体尺寸。

因此，对于电池组设计，工程师应该考虑 实际的成品尺寸，而不是假设每个18650电芯恰好占据18×65毫米。

当电池必须安装在紧凑的外壳中时，这一点尤其重要。

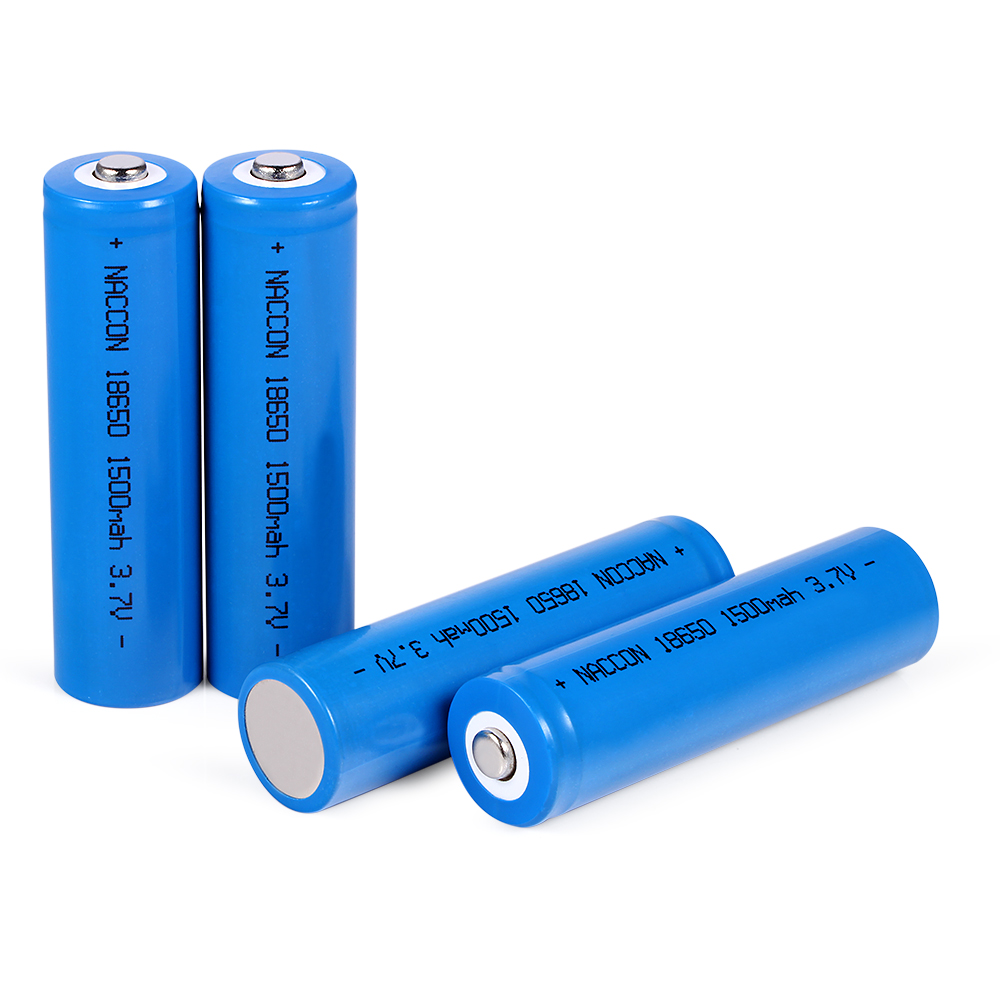

6. 平顶 VS 纽扣 18650 电池

两种常见的终端设计是：

平顶18650

正极端子比较平坦。

平顶电池常用于：

• 电池组

• 电子设备

• 工业电池组件

• 使用镍带连接电池的设备

纽扣顶18650

正极端子稍微突出。

纽扣电池常见于一些消费类设备和应用中，其中电池直接与弹簧端子接触。

这两个版本并不总是可以互换的。

在选择替换电池之前，应仔细检查物理终端设计。

7. 18650电池化学

并非所有圆柱形锂离子电池都具有完全相同的化学成分。

常见的锂离子化学物质包括：

• NMC：镍锰钴

• NCA：镍钴铝

• LCO：钴酸锂

• LMO：锂锰氧化物

• LFP：磷酸铁锂

然而， 并非所有化学物质都可以采用 18650 格式，并且不同化学物质的电压特性也有所不同。

例如，传统锂离子18650电池的 标称电压通常约为3.6-3.7V ，而磷酸铁锂电池的标称电压约为 3.2V.

因此，在购买或设计电池时，仅仅指定“18650”是不够的。

完整的规格应包括化学或精确的细胞模型。

8. 一个电池组需要多少节18650电芯？

这取决于所需的：

1. 电压

2. 容量

3. 放电电流

4. 活力

5. 物理尺寸

两种基本的电池组配置是：

串联（S）

和

并联（P）.

9. 18650电池组中的“S”是什么意思？

“S”代表 系列.

当电池串联时，它们的电压增加，而容量（Ah）保持大致相同。

例如：

1秒

1×18650电池

标称电压：

3.7V

2S

2节电池串联

标称电压：

7.4V

3S

3节电池串联

标称电压：

11.1V

4S

4节电池串联

标称电压：

14.8V

5S

5节电池串联

标称电压：

18.5V

实际电压取决于化学性质和充电/放电状态。

对于传统的 3.7V 标称锂离子电池，3S 电池组通常是：

3 × 3.7V = 11.1V 标称值

以及大约：

3×4.2V = 12.6V 充满电

10. 18650电池组中的“P”是什么意思？

“P”代表 平行.

当电池并联时：

• 电压保持大致相同

• 产能增加

• 可用电流能力可以增加

例如，如果一节电池的容量为3000mAh：

1P

3000毫安时

2P

6000毫安时

3P

9000毫安时

4P

12000毫安时

因此， 3S2P 配置意味着：

• 3节电池串联

• 2个电池并联

• 总共 6 个单元

如果每节电芯为 3.7V、3000mAh，则理论电池组规格约为：

11.1V 6000mAh

11. 了解常见的 18650 配置

以下是一些常见的配置：

*显示的是传统 3.7V 锂离子电池的标称电压。

实际电池组电压和容量取决于所选电池的化学成分和规格。

12. 如何计算18650电池组能量

电池能量通常以表示。 Wh或瓦时

一个简单的计算是：

能量（Wh）=电压（V）×容量（Ah）

以3.7V 3000mAh电池为例：

3000毫安时=3安时

所以：

3.7V×3Ah=11.1瓦时

对于使用相同电池的 3S2P 电池组：

标称电压：

3.7V×3=11.1V

容量：

3安时×2=6安时

活力：

11.1V×6Ah=66.6瓦时

这在估计电池运行时间和比较不同的电池配置时非常有用。

13. 18650电池能持续多久？

电池运行时间取决于负载。

一个简化的计算是：

运行时间（小时） ≈ 电池容量（Ah） ÷ 负载电流（A）

例如，3000mAh电池提供1A负载：

3Ah ÷ 1A ≈ 3 小时

然而，这只是一个理论估计。

实际运行时间可能受以下因素影响：

• 电池效率

• 放电电流

• 温度

• 电池寿命

• 截止电压

• 设备效率

• 电池内阻

• 电池管理系统保护

• 实际电池容量

对于高精度应用，工程师应该使用所选电池的实际放电曲线，而不是仅仅依靠简单的计算。

14. 18650电池需要BMS吗？

当多个锂离子电池组装成可充电电池组时，通常需要 电池管理系统（BMS） 或适当的保护电路，具体取决于应用和电池组架构。

BMS 可以提供以下功能：

• 过充保护

• 过放保护

• 过流保护

• 短路保护

• 电池平衡

• 温度监测

• 先进电池系统中的通信功能

例如，在 4S 锂离子电池组中，BMS 监控各个电池组，以帮助维持安全运行条件。

适当的 BMS 必须匹配：

• 串联电池数

• 电池化学

• 最大充电电流

• 最大放电电流

• 保护电压

• 温度要求

• 通讯要求

仅根据电池的标称电压选择 BMS 是不够的。

15. 18650 电池组中的电池平衡

当多个电池串联时，它们的电压水平可能会逐渐变得不同。

例如，在 4S 电池组中，四个电池组可能并不总是具有完全相同的电压。

如果不平衡变得严重，可能会影响：

• 可用容量

• 充电性能

• 电池寿命

• 安全

• 整体包性能

具有平衡功能的 BMS 可以帮助管理这些差异。

有两种常见的方法：

被动平衡

来自较高电压电池的多余能量以热量的形式消散。

主动平衡

能量在细胞或细胞组之间转移。

主动平衡可能更加复杂，但也可能增加系统复杂性和成本。

16. 18650电池充电

传统的锂离子18650电芯通常采用 恒流/恒压（CC/CV） 充电方式进行充电。

充电过程可以简化为：

第一阶段：恒流

当电池电压上升时，充电器提供受控的充电电流。

第 2 阶段：恒压

一旦电池达到规定的最大充电电压，充电器就会维持该电压，同时充电电流逐渐减小。

应根据电池制造商指定的终止条件停止充电。

使用不合适的充电器可能会导致：

• 过度充电

• 过度加热

• 电池寿命缩短

• 细胞损伤

• 安全隐患

因此，切勿仅仅因为所有圆柱形电池具有相同的物理尺寸就认为它们可以使用相同的充电器。

17.容量和能量有什么区别？

这两个术语经常被混淆。

容量

通常测量为：

mAh 或 Ah

它描述了电荷量。

活力

通常测量为：

瓦时

它同时考虑电压和容量。

例如：

3.7V×3Ah=11.1瓦时

两块电池可能具有相似的容量但不同的电压，从而导致不同的能量水平。

在比较电动汽车、便携式发电站和工业设备的电池组时，这种区别变得尤为重要。

18. 高容量与高功率 18650 电池

并非所有 18650 电池都是为同一目的而设计的。

高容量电池

这些电池优先考虑能量密度和更长的运行时间。

它们适用于：

• 便携式电子产品

• 中低功率设备

• 电池备用系统

• 储能应用

高功率电池

这些电池优先考虑较高的放电电流。

它们适用于：

• 电动工具

• 大功率设备

• 机器人技术

• 电动汽车应用

• 瞬时功率需求高的应用

选择 18650 电池时，目标不应只是找到最高 mAh 额定值。

正确的做法是平衡：

容量+放电电流+循环寿命+温度+物理尺寸+成本。

19. 如何选择合适的18650电池

选择 18650 电池时，请考虑以下规格。

1. 电压

确认所需的标称电压和最大电压。

2. 容量

确定应用程序需要多少运行时间或能量。

3、持续放电电流

检查设备所需的最大电流。

4. 峰值电流

如果设备有启动或加速电流浪涌，请考虑峰值要求。

5. 尺寸

确认电池可以物理安装在设备或电池外壳内。

6、工作温度

检查所需的充电和放电温度范围。

7、循环寿命

对于频繁充电的设备，循环寿命可能是一个重要的考虑因素。

八、防护要求

确定电池是否需要BMS、PCM、保险丝、NTC或其他保护组件。

九、认证及运输要求

根据应用和目标市场，电池产品可能需要适当的文件记录和运输测试。

十、申请要求

最好的电池最终由设备的实际电气和机械要求决定。

20. 18650电池的常见应用

18650电池应用广泛，包括：

便携式电子产品

紧凑型电池组可用于需要可充电储能的便携式电子设备。

电动工具

高功率18650电芯可组装成电池组，用于某些无绳电动工具。

机器人技术

机器人可能会使用 18650 电池组，因为它们具有相对较高的能量密度和灵活的电池组配置。

灯光设备

可充电 18650 电池常用于一些便携式照明产品。

工业设备

定制18650电池组可为监控设备、仪器仪表、通讯设备和其他工业系统提供电源。

备用电源

多个电池可以组装成电池组，为电子设备提供备用电源。

移动应用

根据功率要求和系统设计，18650 电池也可用于某些电动汽车产品。

21.为什么18650电池如此受欢迎？

18650 格式有几个重要的优点。

紧凑的圆柱形设计

圆柱形格式使得将电池布置成不同的电池配置相对容易。

高能量密度

锂离子化学提供比许多传统可充电电池技术更高的能量密度。

配置灵活

电池可以以不同的串联和并联组合连接。

规格范围广

不同的电池可以针对容量、放电电流、循环寿命或其他性能要求进行优化。

成熟的供应链

18650格式多年来已被广泛采用，产生了丰富的制造经验和支持技术。

22. 18650电池的局限性

尽管有这些优点，18650 电池并不适合所有应用。

潜在的限制包括：

• 单体电池电压较低

• 电池组可能需要多个电池

• 电池匹配对于多电池组很重要

• 锂离子电池需要适当的保护

• 高电流应用会产生大量热量

• 机械和热设计很重要

• 交通要求可能适用

• 电池性能随着时间的推移而下降

对于高功率应用，热管理变得尤为重要。

23. 为什么细胞匹配很重要？

当多个18650电芯连接形成电池组时，电芯应具有兼容的特性。

重要参数包括：

• 容量

• 内阻

• 电压

• 放电性能

• 老化特性

在同一电池组中使用明显不同的电池可能会导致充电和放电不均匀。

对于串联电池组，电池不平衡变得尤为重要。

专业电池组制造商通常根据特定电池组的要求来评估和匹配电芯。

24. 18650电池安全

应始终正确处理和设计锂离子电池。

重要的安全考虑因素包括：

• 请勿使电池短路

• 不要过度充电

• 不要过度放电

• 避免机械损坏

• 不要将电池暴露在过热的环境中

• 使用合适的充电器

• 使用合适的保护电路

• 遵循制造商的规格

• 根据适用要求储存和运输电池

对于电池组，额外的保护可能包括：

• 电池管理系统/相变存储器

• 保险丝

• NTC温度传感器

• 过流保护

• 短路保护

• 机械保护

• 热管理

从电池选择阶段到最终产品组装，都应考虑电池安全。

25. 如何计算18650电池组

假设应用程序大约需要：

12V，6Ah

选用的锂离子18650电芯为：

3.7V，3000mAh

首先确定串联方式：

12V ÷ 3.7V ≈ 3.24

实际配置通常是 3S ，给出：

3.7V × 3 = 11.1V 标称值

然后确定并联：

6Ah ÷ 3Ah = 2

因此，理论配置为：

3S2P

细胞总数：

3 × 2 = 6 个单元

由此产生的标称规格大约为：

11.1V 6000mAh

实际的电池组设计需要考虑放电电流、BMS 要求、外壳尺寸、接线、连接器、热管理和充电要求。

26. 18650电池组命名解释

电池组规格，例如：

18650 3S2P 11.1V 6000mAh

可以理解如下：

18650
圆柱形电池格式。

3S
三个电池组串联。

2P
每组内并联两个电池。

11.1V
传统 3.7V 锂离子电池的近似标称电压。

6000mAh
在 2P 配置中使用 3000mAh 电池时的大约总容量。

这种命名方式可以让工程师和采购人员更容易了解电池组的基本结构。

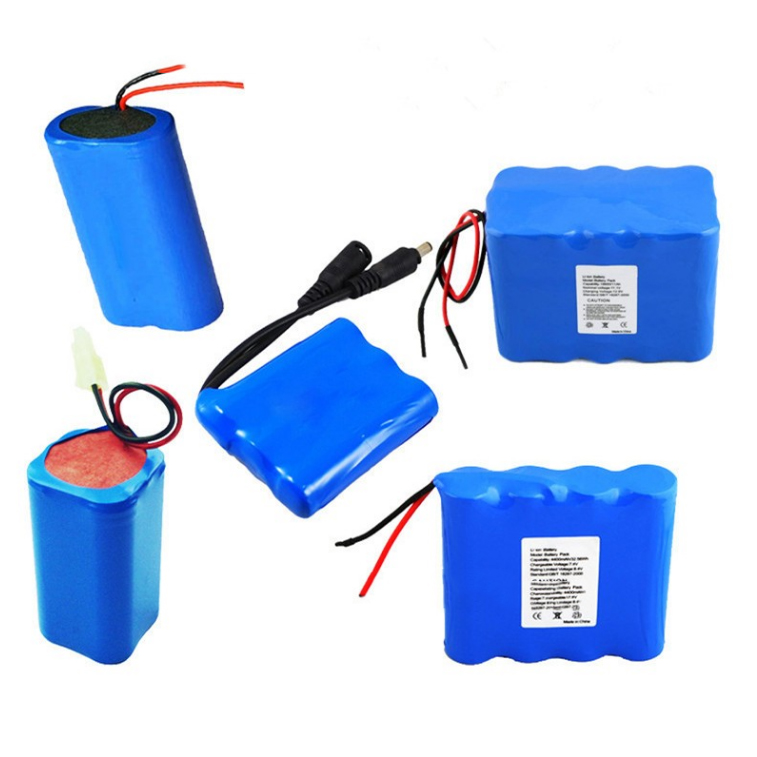

27. 订购定制18650电池组时需要提供哪些信息？

如果您需要定制18650电池组，提供完整的规格可以显着加快报价和工程评估过程。

有用的信息包括：

• 电芯型号

• 电池化学

• 标称电压

• 容量

• 最大连续放电电流

• 峰值放电电流

• 充电电流

• 电池尺寸

• 细胞数量

• 串联/并联配置

• 连接器类型

• 线长

• 线材规格

• BMS/PCM 要求

• NTC要求

• 通讯要求

• 工作温度

• 充电温度

• 外壳要求

• 应用

• 所需认证

• 目标数量

如果您不知道所有这些规格，提供 原始电池、电池标签、设备型号、照片、连接器照片或设备电气要求 也可以帮助电池制造商评估项目。

28. 18650电池：常见问题

18650电池都是3.7V吗？

不会。电压取决于电池的化学成分。传统锂离子 18650 电池的标称电压通常为 3.6V 或 3.7V。

18650的电池容量是多少？

“18650”号主要描述了圆柱形电池的格式和大致尺寸。不同 18650 电池之间的容量可能存在显着差异。

我可以用另一块 18650 电池更换吗？

未必。更换件应符合化学成分、电压、容量、放电电流、尺寸和端子配置等重要规格。

18650电池可以并联吗？

是的，当电池和电池系统设计得当时。并联连接可以增加容量并可以增加电流能力。

18650电池可以串联吗？

是的。串联连接会增加电池的整体电压。

3S电池组有11.1V还是12.6V？

对于标称 3.7V 的传统锂离子电池，3S 电池组 标称电压约为 11.1V ， 充满电后约为 12.6V.

3500mAh 18650 总是比 2500mAh 电池好吗？

不会。2500mAh的电池可以提供更高的放电电流，更适合高功率应用。

一个电池组需要多少颗18650电芯？

这取决于所需的电压、容量、放电电流、能量和物理尺寸。数量可以从单个细胞到数十个或更多。

29. 最后的想法

18650 电池仍然是一种重要的圆柱形锂离子电池格式，因为它在 尺寸、能量密度、性能、灵活性和制造成熟度之间提供了实际平衡.

然而，选择18650电池绝对不能仅仅根据“18650”标签。

要评估的最重要的规格包括：

电压→容量→放电电流→尺寸→化学成分→循环寿命→温度→保护→应用

对于电池组应用，串联/并联配置也必须仔细设计。

例如：

与单节电池相比， 3S2P 提高了电压和容量，而适当的 BMS 和保护设计有助于管理整个电池组。

无论您是设计新的电子产品、更换现有电池还是采购定制电池组，提供准确的电气、机械和应用要求是选择合适的 18650 电池解决方案的最佳方式。
