CR1130 电池规格手册：电压、内阻、脉冲电流和交叉参考更换表

本规格手册系统梳理了CR1130锂锰一次纽扣电池的核心电气参数，涵盖静态电压指标、内阻特性、脉冲放电性能，以及完整的兼容替代型号对照表。为电子工程师、采购人员、质检人员和产品设计人员在电路设计、元件选型、来料检验、电池更换维护等过程中提供可靠的参考。

1. 基本尺寸和基本电气规格

CR1130 是一款 3.0 V 不可充电锂二氧化锰纽扣电池。命名规则定义为：CR=锂锰原电池； 11=公称直径11.0毫米； 30 = 标称厚度 3.0 毫米。

表格

2. 电压性能分析

2.1 开路电压和负载电压

• 新鲜的 CR1130 电池通常显示出之间的开路电压 3.10 V ~ 3.25 V，该电压随着功率消耗而逐渐下降。

• 在轻连续负载（0.1mA-1mA）下，工作电压在大部分放电周期内稳定在2.9V-3.0V左右，呈现平坦的放电曲线，没有陡峭的压降，这对于精密芯片、存储器备份电路和低功耗传感器至关重要。

• 当端电压下降到接近2.0V时，电池达到耗尽状态，无法再支持设备的正常运行。

2.2 电压偏差影响因素

1. 环境温度：低温会略微降低瞬时负载电压；高温会加速长期放电过程中的电压衰减。

2. 剩余容量：剩余容量越低，静态开路电压越低。

3. 内阻一致性：不同厂家的产品由于内阻差异，在相同负载下电压差异很小。

3. 内阻指标及解释

内阻是反映电池响应速度和负载能力的关键指标，定义为在固定频率下测试的等效交流阻抗。

• 新型CR1130的典型交流内阻： 800 Ω ~ 1500 Ω（1 kHz测试频率）

• 内阻变化规律：

  1. 全新合格电芯保持低内阻；随着放电的进行，内阻逐渐上升。

  2. 高温和长期老化储存会明显增加内阻。

  3. 内阻过高会导致电流输出时出现严重的电压暂降，导致遥控、RFID、无线触发模块的脉冲传输失败。

申请指导

• 对于高灵敏度脉冲信号电路：选择内阻一致性低的批次；

• 对于电流消耗接近于零的静态CMOS备用电源：内阻对使用寿命的影响可以忽略不计。

4. 连续放电和脉冲电流能力

4.1 推荐持续放电电流

CR1130的最佳工作电流范围是 0.1mA~1mA 。长期放电超过2mA会导致有效容量显着降低，电压过早下降，使用寿命缩短。

4.2 脉冲电流性能

许多设备（例如无线遥控钥匙和有源 RFID 标签）均采用间歇脉冲电流输出：

• 典型允许峰值脉冲电流：5mA～10mA（短时脉冲，毫秒级）

• 性能特点：CR1130能承受瞬时脉冲负载，瞬态电压暂降适中，脉冲结束后电压迅速恢复。

• 局限性：重复频繁的大脉冲会加速容量损耗，提高内阻，因此系统设计应避免频繁的大脉冲超过额定范围。

目前选型建议

1. 静态待机，微安级耗电：CR1130是最具成本效益的解决方案；

2. 频繁的大脉冲传输：评估较大尺寸的CR纽扣电池或两节串联方案；

3. 持续大电流负载：CR1130不适用于此类场景。

5. 兼容及交叉参考替换比较表

5.1 完全互换的等效型号（直接替换，无需修改）

表格

5.2 条件替代模型

• BR1130（一氟化碳锂）

  与CR1130相同的物理尺寸，可以机械安装在同一个支架中。但BR系列放电电流能力较低，放电电压较平坦，仅适用于超低功耗静态备份。不建议用于远程控制和脉冲驱动设备。

5.3 不可互换型号（请勿盲目更换）

表格

6. 大规模采购的测试和质量控制技巧

1. 入库前取样测试开路电压和内阻，筛选出老化或有缺陷的电池；

2. 验证是否匹配无线发射产品的脉冲电压稳定性；

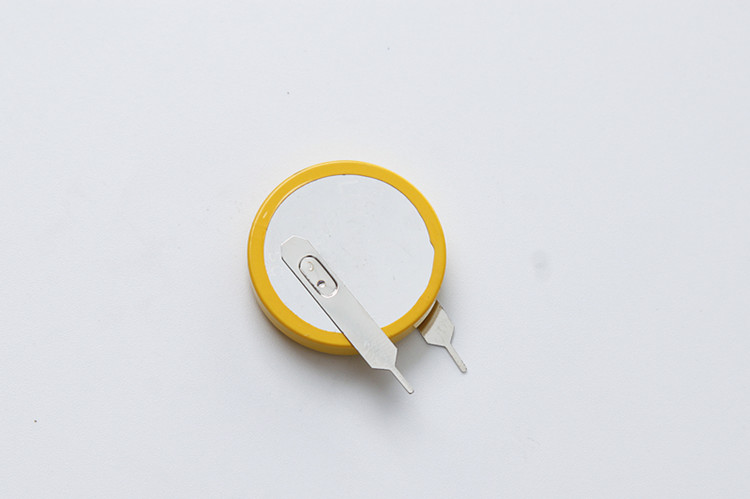

3. 对于极耳焊接的定制CR1130，焊接后确认内阻一致性，以排除热损坏的电池；

4. 将不同的等效模型分开分类和存储，以避免在生产组装过程中混淆。

7. 安全注意事项

CR1130是不可逆一次锂电池。强行充电、短路、挤压或焚烧可能导致膨胀、泄漏、燃烧或爆炸。反向安装会导致设备故障和耗电异常。废电池必须送到指定的回收箱，而不是生活垃圾。

结论

掌握CR1130的电压特性、内阻规则和脉冲电流限制，有助于设计人员在电路开发中匹配合理的负载参数。对照更换表，规范售后维修和批量采购时的零部件更换，有效防止装配错配和产品异常故障。本规格手册可作为内部技术档案、供应商沟通和产品BOM制定的标准化技术文件。
