圆柱形锂离子电池生产工艺和质量控制的持续改进

随着可充电电源需求的持续增长，圆柱形锂离子电池在便携式电子产品、储能设备、照明产品、电动工具和其他应用中变得越来越重要。然而，生产可靠的锂离子电池并不是简单地组装多个部件的问题。它需要在整个生产过程中仔细控制材料、制造参数、清洁度、电气性能和安全性。

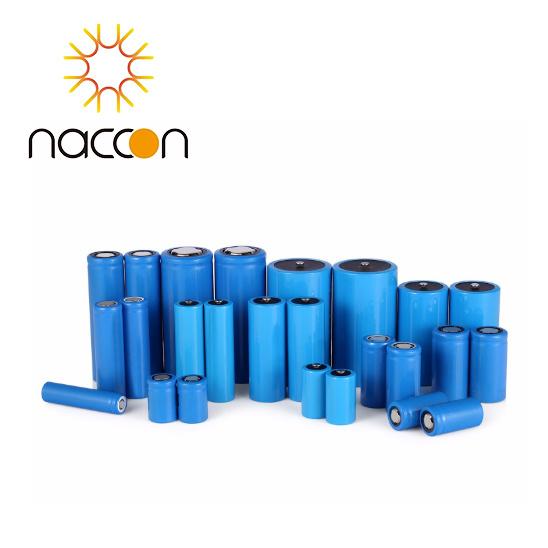

对于这样的电池制造商来说 NACCON，持续改进是保持稳定的产品质量和满足全球客户日益苛刻的要求的重要组成部分。 NACCON 目前提供包括 18650 和 21700 在内的圆柱形锂离子电池，具有不同的容量和配置，适合各种应用。

1. 为什么持续改进对于锂离子电池生产很重要

圆柱形锂离子电池包含几个精心设计的组件，包括阴极、阳极、隔膜、电解质、集电器、外壳、绝缘材料和安全组件。电极和隔膜通常缠绕在一起形成紧凑的 果冻卷，然后将其插入圆柱形外壳中。

由于如此多的组件在狭小的空间内相互作用，即使很小的制造偏差也会影响电池的性能。例如，电极涂层不均匀、缠绕不准确、污染、密封不良或电解液填充不一致可能会影响容量、内阻、循环性能或安全性。

这就是为什么现代电池制造不应仅依赖于最终检验。质量需要融入到生产的每个阶段。

持续改进方法通常侧重于四个目标：

• 提高一致性

• 减少制造缺陷

• 提高生产效率

• 加强电池安全性和可靠性

制造商不必等到成品电池未通过检查，而是可以监控关键工艺参数并尽早发现潜在问题。

2. 原材料检验：第一道质量关

高品质电池始于一致的原材料。

生产前，关键材料应按照规定的规格进行检验。根据材料的不同，质量检查可能包括化学成分、颗粒特性、水分含量、尺寸精度、清洁度和供应商一致性。

对于电极材料来说，保持稳定的材料性能尤其重要，因为电极的配方和物理特性会影响涂层质量并最终影响电池性能。

因此，设计良好的来料检验系统可以防止不合适的材料进入生产线。

典型的进货质量检查

这种方法在电极制造开始之前创建了第一个质量控制障碍。

3. 电极制造需要精确的过程控制

电极制造是圆柱形锂离子电池生产中最重要的阶段之一。

一般工艺流程包括物料混合、涂布、干燥、压延、分切。行业研究认为电极均匀性、孔隙率、涂层质量和无缺陷是影响最终电池性能的重要因素。

混合

将正极和负极材料与导电添加剂、粘合剂和其他成分混合以产生均匀的浆料。

目标是在整个批次中实现稳定的分散和一致的成分。混合的变化最终会转化为电极性能的差异。

涂层

将浆料涂覆到适当的金属箔上。均匀的涂层厚度至关重要，因为显着的变化可能导致电极负载和电池间性能不一致。

现代生产线可以使用在线测量技术来监测制造过程中的电极厚度和表面缺陷。这种检查方法对于提高一致性和减少缺陷材料越来越重要。

干燥和压延

涂覆后，电极在受控条件下干燥。然后可以对电极进行压延以获得所需的厚度和密度。

保持稳定的工艺参数有助于制造商从一个生产批次到另一个生产批次实现更一致的电极特性。

分切

涂层电极被切割成精确控制的宽度，适合圆柱形电池组装。分切过程中的精度非常重要，因为损坏的边缘或不正确的尺寸可能会在卷绕和电池组装过程中产生问题。

4. 清洁生产至关重要

清洁度是锂离子电池生产的另一个关键要素。

锂离子电池的制造区域需要适当的环境控制，因为水分和异物颗粒会对电池质量产生负面影响。电极生产通常在受控湿度条件下进行，特别是在干燥室环境中。

持续改进计划可以包括：

• 定期环境监测

• 颗粒和污染控制

• 设备清洁程序

• 操作人员清洁度要求

• 物料搬运控制

• 预防性维护

• 过程区域审核

这些措施有助于减少制造过程中异物或水分进入电池的可能性。

5. 精密绕线打造圆柱形电池结构

对于圆柱形锂离子电池来说，卷绕是尤为重要的组装步骤。

将阴极、隔膜和阳极卷绕在一起形成果冻卷。对圆柱形电池的研究将卷绕描述为果冻卷制造的核心部分，并强调了设计和制造公差的重要性。

在此阶段，制造商需要控制以下因素：

• 电极对准

• 分离器定位

• 收卷张力

• 卷绕直径

• 标签定位

• 机械稳定性

• 绝缘

提高卷绕精度有助于减少内部对准问题，并有助于提高各个电池之间的一致性。

对于大批量生产，自动化还可以通过减少与手动处理相关的变化来提高可重复性。

6. 电解液加注和密封

将果冻卷组装好并插入圆柱形外壳后，将电解液引入电池中。

电解质填充需要准确的剂量和受控的处理。当前的工业生产技术强调填充系统的精确定位和受控润湿，以帮助确保多孔组件得到正确浸渍。

然后将电池密封。

密封质量极其重要，因为成品电池需要在其整个使用寿命期间保持其内部环境。因此，制造商应制定适当的密封完整性和潜在泄漏检查程序。

此阶段的持续改进可能涉及：

1. 提高灌装精度。

2. 监控灌装设备。

3. 优化润湿条件。

4. 检查密封参数。

5. 引入定期泄漏测试。

6. 记录过程数据以进行追溯。

7. 化成和老化：将电池变成成品电池

化成是锂离子电池制造中的关键电气过程。

在化成过程中，电池经历受控的充电和放电以建立其电化学特性。该过程有助于在阳极上形成固体电解质界面（SEI）。

形成后，细胞会经历老化和电筛选。这使得制造商能够识别具有异常电压行为、自放电、容量或内阻的电池。

此阶段的重要性意味着应仔细记录生产数据并将其与适当的电池或生产批次相关联。

8. NACCON圆柱电池的多级质量控制

强大的质量控制体系不应依赖于单一的最终检查。相反，应该通过多个检查点来监控质量。

对于圆柱形锂离子电池，典型的质量控制结构可以组织如下：

这种分层方法可以更轻松地找到质量偏差的根源，而不是简单地拒绝成品。

9. 电气测试和最终检验

最终测试是圆柱电池质量控制的重要组成部分。

典型的测试可能包括：

• 开路电压测试

• 容量测试

• 内阻测量

• 充放电性能

• 外观检查

• 尺寸检验

• 泄漏或密封检查

• 安全相关筛查

• 细胞分级和匹配

对圆柱形电池制造的研究特别指出目视检查、容量测量、内阻和开路电压是重要的生产线末端检查。

对于电池组来说，一致的电芯匹配也很重要。电压和内阻筛选可以帮助在电池组组装之前对具有相似特性的电池进行分组。

10.数据驱动的质量控制和可追溯性

持续改进的最大机会之一是生产数据的使用。

制造商可以分析不同生产阶段的数据，而不是将检查结果视为孤立的记录。这使得可以在发展成为重大质量问题之前识别趋势。

例如，如果一个生产批次的内阻逐渐增加，工程师可以调查该变化是否与以下因素有关：

• 原材料变化

• 电极涂层

• 压延

• 绕线

• 电解液加注

• 地层参数

• 设备状况

可追溯系统可以将成品电池与其生产批次、原材料、设备和检验记录连接起来。

这会创建一个反馈循环：

生产→检验→数据分析→根本原因识别→过程改进→验证

这个循环是持续改进的基础。

11.预防性行动优于反应性纠正

成熟的质量管理体系并不是简单地在电池生产后纠正有缺陷的电池。

相反，制造商应该提前识别潜在的故障模式。

例如，过程故障模式和影响分析 (PFMEA) 可用于分析潜在的制造风险并确定适当的预防控制措施。对圆柱形锂离子电池制造的研究强调 PFMEA 作为识别与过程相关的故障模式的有用方法。

当问题发生时， 5 Why 分析和 8D问题解决等方法 可以帮助识别根本原因，而不是仅仅治疗可见的症状。工业电池制造文献描述了在检测到偏差时使用这些质量管理方法。

12. NACCON 的持续改进

NACCON 的圆柱形锂离子产品组合包括 18650 和 21700 电芯以及其他锂离子电池产品。其公布的产品信息包括不同容量和应用的规格，同时其网站还为客户提供锂离子电池规格文件。

对于服务国际市场的电池制造商来说，持续改进可以超越生产线本身。它可以包括：

工艺改进
优化生产参数并减少工艺变化。

设备改进
引进更精密的自动化设备并改进预防性维护。

检验改进
增加在线检验和基于数据的质量监控的使用。

员工培训
确保操作员了解工艺规范和质量要求。

供应商管理
与合格的供应商合作并监控材料的一致性。

客户反馈
使用客户应用数据和现场反馈来改进未来的产品。

目标不仅仅是生产更多电池。旨在生产 更一致、更可靠、更适合应用且质量偏差更少的电池.

13. 质量文化构建长期竞争力

技术很重要，但持续改进最终取决于人和流程。

强大的质量文化鼓励员工发现问题、报告异常情况、遵循标准化程序并参与改进活动。同时，生产和质量团队需要共同努力，而不是将质量控制视为一个单独的部门。

对于圆柱形锂离子电池来说，这种理念特别有价值，因为制造涉及许多相互关联的过程。电极生产中的微小变化都会影响卷绕、成型、电气性能，并最终影响客户的体验。

通过将流程标准化、先进检测、生产数据、预防性维护、员工培训和持续反馈相结合，制造商可以创建更稳定的生产系统。

结论

持续改进是强化圆柱锂离子电池生产质量的最有效途径之一。

从原材料检验到电极制造、精密卷绕、电解液填充、密封、化成、老化和最终测试，每个生产阶段都有助于提高成品电池的性能和可靠性。

对于 NACCON来说，18650 和 21700 电池等圆柱形锂离子产品是其充电电池产品组合的重要组成部分。通过将一致的制造工艺与严格的质量控制实践和数据驱动的改进相结合，电池制造商可以更好地满足寻求可靠可充电电源解决方案的客户的需求。

从长远来看， 质量不是通过一次最终检查来创造的，而是在整个生产过程中逐步建立起来的。
