简体中文

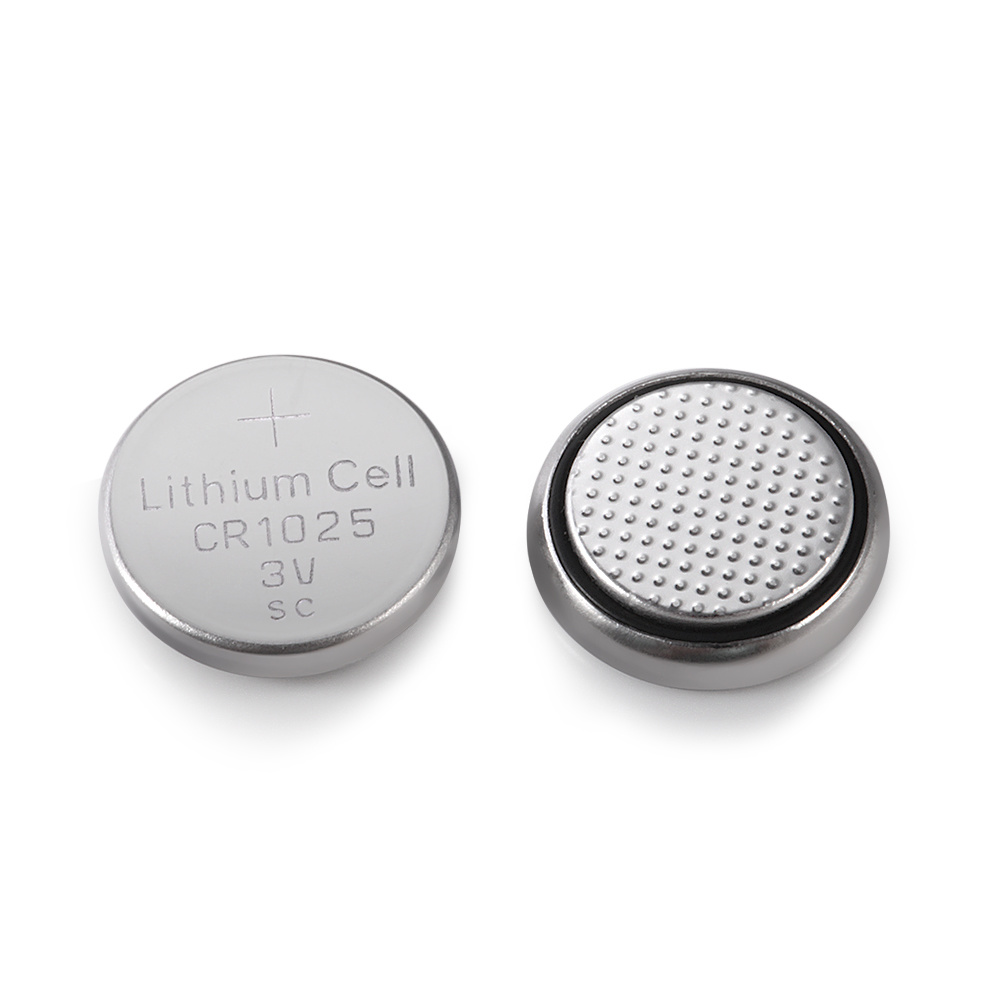

CR1025是一款超薄3V锂二氧化锰一次纽扣电池，标准尺寸为直径10毫米×厚度2.5毫米。广泛应用于微型低功耗精密电子领域，其核心竞争力在于超长的存储保持时间、不同环境温度下的稳定放电以及成熟的防漏电密封设计。本技术文章系统阐述了其储存寿命原理、宽温放电特性以及专业的防漏制造工艺，为电子工程师、产品采购商和电池匹配设计提供技术参考。
CR1025采用金属锂作为阳极，二氧化锰（MnO2）作为阴极，形成化学稳定的Li-MnO2电化学体系。内部自发副反应得到极大抑制， 在室温干燥储存（20-25℃）下，年自放电率极低，低于1% 。与功率衰减明显的氧化银碱性纽扣电池不同，CR1025在闲置存储期间几乎不消耗内部活性材料。
标准工业级：长达5年 有效保质期，长期储存后仍保留90%以上的原始剩余容量
高档精品型号：优化的电解液和内部净化技术支持长达 8-10年的保质期，十年密封储存后仍保持85%以上的初始容量
高温储存规律：环境温度升高加速自放电； 60℃储存120天，约等于常温容量损失6年，因此批量库存应避免高温仓库堆放
非常适合在销售前需要长时间流通的成品，例如微型传感器、精密仪器的备份存储器电源、可穿戴配件和小型远程配件。杜绝了长期库存中因电池没电而导致的售后故障，大大降低了厂家的售后维护成本。
CR1025常规工作温度窗口为 -20℃~+60℃ ，升级宽温版本可扩展至 -30℃~+85℃， 以适应更恶劣的工作场景。其有机电解质具有低凝固点和稳定的离子电导率，避免了碱性电池在极端温度波动下出现的严重容量崩溃。
在零下温度低至-20℃时，CR1025仍可输出其额定30mAh容量的85%以上，并在2.7-3.0V之间实现平稳的电压平台。在寒冷的户外设备、寒区监控传感器和车载辅助电子部件中，其性能明显优于1.5V氧化银纽扣电池，防止因低温电压不足而导致设备关机。
在+50℃~+60℃连续工作环境下，CR1025可维持稳定的间歇性微电流放电，容量不会快速下降。可用于室内高温控制面板和车辆内部小型电子设备。
注意：长期暴露在70℃以上会加速电解液挥发和内部副反应，加速容量衰减；对于长期高温场景，推荐使用温度范围更广的BR1025一氟化碳锂电池作为替代方案。
无论温度温和上升还是下降，CR1025都保持平坦的放电电压曲线，不会出现陡峭的电压下降，确保精密传感芯片、计时模块和微型检测设备的信号准确采集和稳定运行。
由于其薄壳结构，电解液泄漏是超薄 CR1025 电池最常见的故障模式。合格的CR1025依靠多层结构优化和精密压接密封技术，实现长期防漏。
绝缘PP密封垫片：高压缩聚丙烯垫片夹在正极罐和负极壳之间，作为物理屏障阻挡电解液渗透间隙，隔离内部化学物质与外界空气和湿气的侵入
精密压接成型工艺：自动压接设备施加均匀的周向压力，使电池外壳边缘弯曲，使外壳与垫片之间产生塑性变形，形成气密密封，消除导致液体渗漏的微小间隙
纯化电解液配方：低挥发性、高稳定性电解液可减少长期储存期间内部气体的产生，避免内部压力积聚将电解液从密封间隙中推出
耐腐蚀不锈钢外壳：防锈外壳材料，防止长期电化学腐蚀引起的外壳穿孔和泄漏
压接压力不稳定：过度压缩使垫片破裂；压缩不足会留下密封间隙
内部原料不纯：杂质引发气体不断逸出，内部压力升高，导致密封破裂
过放电使用：长期深度耗尽导致内部副反应和气体膨胀，导致缓慢泄漏
合格的防漏CR1025可以避免电解液流出导致的电路板腐蚀、元件损坏和设备故障，大大提高不可更换内置电池的密封微型电子产品的使用可靠性。
对于库存周转时间长的产品：选择低自放电、长保质期的CR1025，保证多年储存后功率的一致性
针对户外、车载及温度波动较大的设备：采用宽温定制CR1025，保证冷热条件下正常启动
对于精密仪器和密封嵌入式设备：优先考虑经过严格防漏认证的电池，消除液体腐蚀失效的隐患
作为一款经典的超薄3V锂锰纽扣电池，CR1025凭借三大突出的技术属性获得了核心市场优势：超低自放电，满足多年存储可靠性；宽温自适应放电性能，满足复杂环境使用；成熟的精密密封技术，有效防止漏液。在设计薄型低功耗电子产品的电源方案时，充分评估其存储寿命、温度适应性和防漏等级，可以实现合理的电池型号选择，稳定产品长期运行的可靠性，降低终端电子设备的整体故障和维护成本。
